Как закрепить ветровик на мотоцикл

Как закрепить ветровик на мотоцикл

Сообщение inflamer » 04 мар 2009, 23:43

file.php?avatar=67

Сообщение Kunich » 05 мар 2009, 21:43

file.php?avatar=171

Сообщение TanK » 22 май 2009, 13:14

invalidnoe kreslo i kolyaska animatsionnaya kartinka 0003

6f057be80529309f607d13715bc251eba69170c48d4aba72112044ba32c346c3

file.php?avatar=13

Сообщение Maksimus » 22 май 2009, 14:03

file.php?avatar=178

Сообщение Zloy » 22 май 2009, 15:06

file.php?avatar=9

Сообщение Чуги » 22 май 2009, 15:11

Zloy Еще и визор можно натереть,вообще,говорят гуд))

Макс он продается практически в любых автозапчастях))

file.php?avatar=171

Сообщение TanK » 22 май 2009, 15:48

invalidnoe kreslo i kolyaska animatsionnaya kartinka 0003

6f057be80529309f607d13715bc251eba69170c48d4aba72112044ba32c346c3

file.php?avatar=157

Сообщение endeneu » 22 май 2009, 17:52

file.php?avatar=9

Сообщение Чуги » 22 май 2009, 18:22

file.php?avatar=250

Сообщение LifeHighway » 24 май 2009, 17:00

file.php?avatar=70

Сообщение Михалыч » 24 май 2009, 22:54

file.php?avatar=67

Сообщение Kunich » 25 май 2009, 00:36

file.php?avatar=9

Сообщение Чуги » 25 май 2009, 09:21

file.php?avatar=70

Сообщение Михалыч » 26 май 2009, 21:02

file.php?avatar=41

Сообщение Luther » 26 май 2009, 21:56

file.php?avatar=23

Сообщение inflamer » 27 май 2009, 18:37

file.php?avatar=230

Сообщение Санич » 27 май 2009, 23:53

file.php?avatar=9

Сообщение Чуги » 28 май 2009, 01:35

file.php?avatar=157

Re: СТЕКЛЫШКО.

Сообщение endeneu » 01 авг 2010, 15:04

Сообщение irokez » 15 мар 2011, 13:32

Kunich
а что за стекло, модель какая?

file.php?avatar=13

Сообщение Maksimus » 15 мар 2011, 14:11

Сообщение irokez » 15 мар 2011, 14:18

file.php?avatar=157

Сообщение endeneu » 15 мар 2011, 14:19

По ссылке
PUIG Custom II.

У меня почти такой же
Puig, но по-моему не «Custom II»

Источник

Как закрепить ветровик на мотоцикл

Так уж повелось, что эндуро мотоциклы снабжаются в стоке куцым обтекателем, больше пригодным для того, чтобы в футболе прикрывать причинное место во время пенальти, чем защитить от ветра.

Не, ну я конечно понимаю, что это для того чтобы он не ломался при падениях, но если у меня не чистый эндуро, а «паркетник» и ездить приходится больше пусть и по плохому, но асфальту, то я хочу хоть какую-то защиту.

mot1

А то с прямой посадкой, после 100км/ч, начинает сильно утомлять постоянное давление потока воздуха в грудь.

Посмотрел, что продают буржуины и понял – придётся колхозить самому.

Решил для начала взять валяющийся в углу гаража кусок литьевого оргстекла 3мм толщины и сваять на пробу из него ветровик. Вроде как потренироваться.

Если кто будет делать сам – лучше сразу взять тонированный поликарбонат – а то вдруг ветровик получится с первого раза и вам станет лень его переделывать потом – так и будите ездить с опытным образцом как я.

Сначала нарисовал в фотошопе то, что мне хочется.

Photoshopovetrovik

Потом взял кусок картона и по месту вырезал из него форму будущего ветровика, старательно повторяя обводы фары.

Затем перенёс форму на оргстекло (во, как умно написал – а в жизни – обвёл картонку фломастером)

Взял электролобзик, выбрал под него тонкую пилку со средним зубом и принялся выпиливать.

4

1

Тут есть один секрет: чтобы срез был чистым и стекло не плавилось — надо понимать, что выпиливание — вопрос интимный и поэтому необходимо применить спец средство:

2

Когда форма готова,

3

дожидаемся, когда жена с ребёнком куда-нибудь уйдёт – и бегом отправляемся на кухню к газовой плите.

Предварительно надо взять перчатки – дело будет горячее!

Греем, гнём, придаём форму, создаём выпуклости – всё зависит от смелости исполнителя и фантазии.

Главное правило – греем до тех пор, пока стекло не начнёт гнуться легко – не гнётся – значит, не прогрелось.

И вот, с предварительно выгнутым стеклом в одной руке, и строительным феном в другой, пора идти в гараж.

Там, прогревая по частям (греть не на мотоцикле, а в сторонке и только прогретое, мягкое стекло уже прикладывать потом к обтекателю) подгоняем точно по форме.

После всех этих манипуляций, получается вполне приличное стёклышко.

Проблема только одна – как закрепить?

Нужно сказать, что я противник вмешательства в штатную конструкцию мотоцикла и необратимых изменений. Всё что делаю, всегда можно убрать, вернув аппарат в первозданный вид.

Поэтому и крепление ветровика решил сделать такое, чтобы не изменять этому правилу.

Придумал себе этакого паучка, прижимающего к пузу стекло двумя лапками.

Изогнул хромированный пруток,

duga

и приварил на повторитель штатных пластин крепления обтекателя.

kreplenie

bok krepl

DSC06574

Стекло просто вставляется и фиксируется одним винтом по центру на дуге.

DSC06579

Нужно сказать, что конструкция оказалась чрезвычайно удачной, надёжно и прочно фиксируя ветровик, позволяя в то же время снять его в течение нескольких секунд.

Потом прозрачное стекло мне не понравилось — и я решил его затонировать.

Попытки наклеить тонировочную плёнку провалились (по количеству складок плёнки ветровик напоминал ёлочный шарик обёрнутый в фольгу) – слишком уж выпуклой и сложной оказалась форма.

Плюнул, и купил баллончик тонировочного лака. Им и воспользовался. Первый раз в жизни. Поэтому какашками не кидаться.

vetrovik2

И хотя не всё пошло гладко и в некоторых местах слой лака толще и темнее, чем в других, но внешне этого не видно, поэтому результатом я вполне доволен.

vetrovik3

Работает ветровик прекрасно, снимая ветровую нагрузку с тела. Ездить стало значительно комфортнее.

Пусть и не удалось в точности реализовать вымечтаный фотошоп–пример, но ведь и состав оборудования для изготовления стекла ограничивался кухонной плитой и набором домашнего строителя-любителя.
real2
Может потом, когда достану поликарбонат — переделаю, а пока покатаюсь с этим.

Источник

Ветровик своими руками (много фото)

Изготовление ветрового стекла для DL650 выше стандарта на 10 см. Владельцы данного вида техники меня поймут. Разница на скорости 140 км/ч между оригинальным стеклом при росте наездника 185 см земля и небо.

Далее будет много фоток, сразу извиняюсь за качество фото делал их на разводной ключ)

И так долгими зимними вечерами от нечего делать и от отсутствия финансов решил сделать ветровое стекло своими руками. Да и кормить иностранных буржуев ой как не хотелось.

Данное руководство для тех кто хочет это повторить и исключить мои ошибки в этом процессе)

Для начала нам потребуется стекло которое мы хотим повторить. Данное стекло было приобретено летом на taobao, но проехать с ним смог всего 100 км после чего оно треснуло. Стекло было изготовлено из обычного оргстекла. Об его прочности думаю знают все. Благо что цена на момент покупки была около 1700 рублей. Материал для изготовления нового стекла был выбран монополикарбонат, об его прочности на ютубе очень много видео роликов. Толщина была выбрана 4 мм. Форму стекла также можно придумать самому, склеив походящие куски, но не забываем об аэродинамике.

Первым делом нам нужна матрица и паунсон нашего ветровика. Для этой цели применяется обычный гипс. Следующую технологию процесса не вижу смысла описывать. Все довольно хорошо видно на фото, скажу сразу работа очень грязная, лучше проводить это все на улице:

Заделываем обычным скотчем отверстия на оргстекле.

h 1932

Далее делаем из картона форму для заливки, для простоты отделения картон покрываем скотчем.

h 1923
h 1920

Вклеиваем скотчем стекло по центру, тут первая ошибка, скотч не пропускает излишки гипса но не способен удержать массу самого гипса. При заливке лучше подпереть чем либо стекло изнутри. Мое стекло просто упало на дно ящика, но в принципе это не помешало заливке формы.

h 1924
h 1927
h 1930

Для простоты отделения старого стекла от гипса покрываем стекло тонким слоем смазки, WD40 для этой цели подойдет очень хорошо.

h 1926

Нам потребуется две формы стекла верх и низ. Заливаем с одной стороны, переворачиваем этот бутерброд убираем скотч который мы использовали от протекания лишнего гипса и заливаем гипсом. Работать нужно быстро, гипс схватывается очень быстро. В процессе высыхания выделяется тепло, не пугайтесь. Гипс изначально замешиваем на одну сторону, после того как он застынет (8-10 мин) то разводим на другую сторону. Так как в первый раз у меня гипс провалился то я делал формы в два захода, но лучше попытаться сделать в один)

h 1925
h 1929
h 1933
h 1931
h 1960

И так у нас две готовые формы.

h 1935

Далее не дожидаясь полной сушки формы убираем излишки гипса ножом, если в процессе заливки остались раковины то их замазываем тем же гипсом.

h 1934

Когда формы высохли их нужно покрыть слоем ткани чтобы устранить все неровности и в процессе остывания стекла в форме оно не вызвало деформацию из за большой разницы температуры. Для этой цели берем не фактурную ткань способную выдержать температуру хотя бы 200 градусов. Старая простынь из ткани ХБ сложенная в 4 слоя для этой цели подойдет как нельзя лучше.

h 1936
h 1944

Крепление ткани осуществляем мебельным степлером. Следим чтобы не образовывались складки и ткань была очень хорошо натянута. Финишный слой нужен из ткани без фактуры, с очень гладкой поверхностью, иначе ткань может отпечататься на нашем стекле с узором. Для этой цели подошла старая майка из какой то ткани которая очень хорошо тянется и выдерживает хорошую температуру. Крепим все тем-же степлером.
Вот результат полученных трудов.

h 1945
h 1949
h 1952
h 1951

Слепив формы я понял, что моя духовка не в состоянии вместить оргстекло размером 480 на 580 мм. Для этой цели был изготовлен духовой шкаф с терморегулировкой.
Материал изготовления стекломагнезит, деревянный брус, нагреватели любого типа и термоконтроллер. Для утепления использовал стекловату. Размеры духового шкафа выбираем из своих нужд. Я сделал с внутренними размерами 500×600 мм. Общая мощность нагревателей 2,4 кв.

Делаем внутреннюю часть ящика из стекломагнезита.

h 1946
h 1943
h 1940
h 1948

Размечаем и устанавливаем нагреватели:

h 1939
h 1950
h 1942
h 1941

Утепляем с каждой стороны и зашиваем листами тонкой фанеры или другим подходящим материалом, температура тут не очень высокая:

h 1954
h 1947
h 1957

Обязательным условием является постоянный контроль температуры и равномерный прогрев стекла. Завершающим этапом будет изготовление крышки с окном для контроля за стеклом и подсветкой изнутри. Но это немного позже, времени на это все не так уж много. На данный момент все остановилось на изготовлении крышки ящика.

Так как основным критерием была экономия при изготовлении стекло то далее хочу подвести небольшой смету по затраченным финансам:

Стеклокерамзит 1 лист 170 рублей.
Деревянный брус 250 рублей.
Шурупы 50 рублей.
Термопара контроллер и нагреватели — бесплатно, списанные с предприятия и имеющие дефекты.
Стекловата — бесплатно.
Гипс — 120 рублей.
Скотч — 40 рублей.
Картон — бесплатно.
Провода — бесплатно.
Ткань — бесплатно.

Трудозатраты — два полных выходных дня.

Итого на данный момент затраты на материал составляют : 630 рублей.

Готовы выслушать любые советы и предложения.
Продолжение следует.

Награды

%D0%A7%D0%94 2017 Bronze hero

Награды

jopa1 ppp1

Ага целых два выходных потратил))

Видимо их на столько много, что за этим много их не видно, фоток.))))))

Награды

jopa1 ppp1

Награды

ppp1

Награды

%D0%A7%D0%94 2017 Bronze hero

Все, теперь видит. Ну теперь на поток ставь, всех видов и размеров.)))))

Награды

jopa1 hero ppp1

Подумай, не получится ли сделать нечто настраиваемое, ну, пусть, из нескольких жестких направляющих и нескольких упругих, которые гнуть по образцу и крутить к жестким. или несколько форм жестких направляек, продольных и поперечных, так, чтобы они комбинировались друг с другом

Старый работник очень старого кладбища.

Награды

ppp1

Класс! Молодец! Представляю удовольствие, которое ты получил, когда взял в руки ветровик собственноручно сделанный.

ЗЫ. На северном в гаражах есть дядька, который за тыщщу рублей тебе в течении часа сделал бы копию твоего стекла.
Всё оборудование, что ты изготавливал, у него стационарно стоит в мастерской. Куча форм-пуансонов, листы материала разного цвета, пара печей и прочего оборудования. Помимо ветровиков, он делает стопаки на разные редкие и старые модели авто и т.д.
Но, «охота пуще неволи». Когда хочется сделать самому, то никто не остановит. И это правильно.

А смысл? сделать форму это пару часов времени, все трудозатраты в конечном итоге отобьются. Хотя помозговать можно.

Награды

jopa1 hero ppp1

Награды

ppp1

DooM, а ты можешь сделать муфельную печку для обжига керамики?
Я её у тебя куплю!

Сделать могу но нужны материалы. Не проще ее готовую купить?

Я делал печи для плавки алюминия, вот это была махина)))

Старый работник очень старого кладбища.

Награды

ppp1

Награды

ppp1

Награды

ppp1 jopa1

Старый работник очень старого кладбища.

Награды

ppp1

Авиамодельный спорт много знаний дал.

Источник

Крепеж ветрового стекла

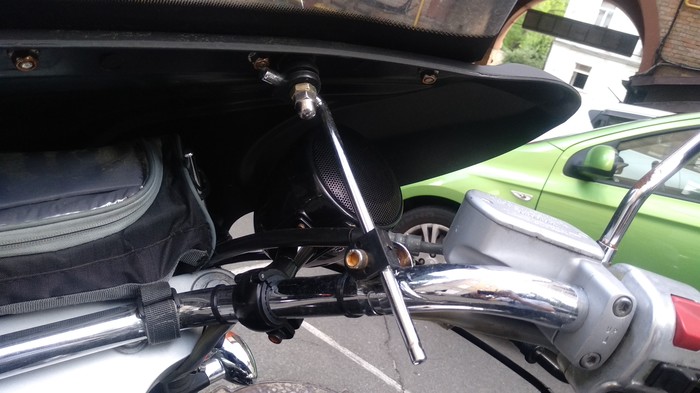

Привет, Пикабу и мотосообщетво. Нужен совет по креплению ветровика, ибо имеющийся вариант не устраивает в силу обилия люфтов и скрипов.

1559837550189241507

1559837566176853605

1559837583189722184

1638540864337484787
