Как закрепить дрель на столе горизонтально

Держатель для дрели

Дрель в руках, сверло, стена или доска – такой элементарный алгоритм понятен и привычен для любого домашнего мастера. Аппетит приходит во время еды, и хочется использовать инструмент более рационально.

Используя несложные приспособления, обычную электрическую дрель можно превратить в целый набор электроинструмента:

Это далеко не полный перечень, умелый мастер сможет «заставить» инструмент выполнять и другие задачи. Разумеется, удерживая инструмент в руках, ничего из этого выполнить не удастся.

Необходим некий фиксатор для корпуса, так называемая «третья рука». Такие приспособления существуют: в любом магазине электротоваров вы сможете подобрать держатель для дрели.

На самом деле, задача устройства достаточно простая: зафиксировать корпус дрели в определенном положении, чтобы ваши руки могли удерживать обрабатываемую заготовку.

Кроме того, некоторые насадки на дрель (например, шлифовальный круг), при касании заготовки стремятся отбросить инструмент в сторону. Удержать заготовку и дрель в одном положении невозможно, если использовать только силу рук.

Конечно, можно попробовать зафиксировать электроинструмент в тисках, но это ненадежный способ, к тому же, можно испортить корпус. Производители инструмента позаботились о такой возможности. Каждая дрель имеет специальную цилиндрическую отформовку в зоне вращения шпинделя: так называемую «шейку».

Технологически, это место крепления дополнительной рукояти. Конструктивно – это самая удачная точка для фиксации инструмента.

Внутри шейки расположен основной подшипник вращающегося вала, поэтому расположение инструмента получается достаточно сбалансированным. Достаточно закрепить на верстаке хомут, засунуть в него шейку дрели, и мы получаем электромотор со шпинделем (патроном).

Как устроен простейший держатель для дрели

Прочный зажим типа струбцины, удерживает приспособление на любой плоской поверхности (стол, верстак, табурет, вертикальная стенка стеллажа). На основе закреплен хомут, в котором фиксируется электроинструмент. Сочленение может быть жестким, то есть положение дрели поменять не получится.

Некоторые модели оснащены поворотным механизмом хомута. Вращение осуществляется в одной плоскости (плоскости стола). Кроме того, если снять зажим (струбцину), можно закрепить хомут держателя стационарно. Правда для этого придется просверлить дырку в столе. Так что этот способ подходит лишь для верстака в мастерской.

Установив дрель в этот держатель, вы получаете как минимум точильный станок.

А если напротив диска закрепить упор, вы сможете шлифовать достаточно твердые материалы: металл, камень, и пр. Если ваш держатель достаточно надежен, можно организовать мини циркулярную пилу.

Важно! Ни один производитель дисков для пилы не предусматривает такое использование. Работа с самодельной циркуляркой потенциально опасна.

Одно из популярных применений такого держателя – мини токарный станок из дрели.

Держатель с двумя степенями свободы

Приспособление имеет два шарнирных соединения между зажимом (струбциной) и хомутом для фиксации дрели. Оси вращения шарниров расположены под углом 90°, и позволяют позиционировать инструмент под любым углом к рабочей плоскости верстака. Это видно на иллюстрации.

Разумеется, такой держатель уже не закрепишь прямо на верстаке (стационарно), он работает только со струбциной. Оперативно направить ось вращения не получится: в целях безопасности, сначала фиксируется один шарнир, затем второй.

Тем не менее это приспособление дает возможность использовать дрель уже как фрезер, с произвольным расположением вала. Или вы просто располагаете ось вращения так, как вам удобно в текущий момент.

Держатель дрели с шаровым шарниром

Эта «третья рука» позволяет одним движением направить инструмент под необходимым углом. Свобода перемещения ограничена полусферой, то есть положение в пространстве может быть любое.

Такая конструкция знакома многим: автомобильные держатели для смартфонов и видеорегистраторов работают по такому же принципу. Вот только дрель – это не мобильный телефон, поэтому к шаровому зажиму предъявляются особые прочностные требования.

Он не должен ослаблять «хватку» при сильной вибрации, и в то же время, усилие для раскручивания гайки не должно быть слишком высоким. Иначе теряется главный козырь: оперативность перемещения.

Исходя из домашних задач, вы можете либо выбрать тип держателя из нашего обзора, либо изготовить его самостоятельно (принимая на себя ответственность за безопасность).

Источник

Стойка для дрели: способы изготовления деревянной и металлической конструкции с пошаговым фото

Инструкция по изготовлению

В принципе, сборка практически любой подставки для дрели происходит по одной и той же схеме. После того как выбрана станина, и к ней, при необходимости, прикреплены уголки, на ней фиксируется подпорка для стойки. На следующем этапе сама стойка соединяется с основанием при помощи винтовых соединений. Затем каждая направляющая должна быть смонтирована на стойке, что удобно делать с использованием мебельного крепежа

Важно упомянуть, что направляющие должны быть без поперечного люфта

Размеры каретки зависят от размеров дрели. Закреплять сверлильное устройство удается при помощи двух способов. Во-первых, это могут быть хомутики, которые пройдут через специально просверленные отверстия в каретке. Для надежной фиксации затягивать их придется очень крепко.

Во-вторых, устройство закрепляется при помощи специальной колодки – кронштейна.

Делается она обычно из деревянной пластины, крепится к базовой каретке под углом в девяносто градусов и укрепляется металлическими уголками. В самой колодке необходимо будет сделать круговой вырез для дрели, диаметр которого на полмиллиметра меньше, чем диаметр дрели, а также прорезь, чтобы закреплять дрель в отверстии. Отверстие создается либо цилиндрической насадкой, либо по простой инструкции. Сперва измеряется диаметр дрели и на деревянной пластинке чертится круг. Следом по окружности с внутренней стороны делается несколько отверстий. Пилкой или же специальным инструментом срезаются промежутки между маленькими отверстиями, а получившееся отверстие обрабатывается напильником.

Последняя может быть либо состыкована с ручкой, либо же отдельно размещаться внизу каретки при помощи специальных пазов. Во втором случае, когда происходит нажатие на ручку, каретка с зафиксированным устройством едет вниз, а обрабатываемая деталь, соответственно, сверлится. В это время пружинки запасают энергию, и когда ручка будет отпущена, каретка вернется наверх.

Алгоритм изготовления

Учитывая, что по типу обработки домашние станки будут взаимозаменяемыми, а решающую роль будет играть установленная в дрель насадка, рассмотрим два основных варианта самодельных агрегатов – горизонтального и вертикального.

Порядок сборки вертикального станка таков.

Надеть пружину на стойку. Ее длина должна быть не менее 2/3 стойки.
Насадив дрель на стойку, отметить место, куда будет попадать сверло при опускании шпинделя.
Соответственно этому месту вырезать в станине крест-накрест две сквозные ложбины.
В ложбину на штифте с резьбой устанавливается столик, на котором будет крепиться заготовка. С нижней стороны на штифт накручивается гайка, она будет фиксировать столик в нужном положении

С наружной стороны прикрепить столик к штифту можно также гайкой, утопив ее в поверхность столика, чтобы она не мешала укладке заготовок.
Важно, чтобы после фиксации гайкой длина наружной части штифта была заподлицо с верхней поверхностью столика.

Алгоритм сборки горизонтального станка выглядит так.

В обоих вариантах необходимо предусмотреть для станины специальные регулирующиеся ножки.

Если станина будет плашмя ложиться на верстак или стол, станет невозможным регулировка и фиксация прижимной втулки на горизонтальном станке или столика для заготовок на вертикальном.

Основные элементы стойки

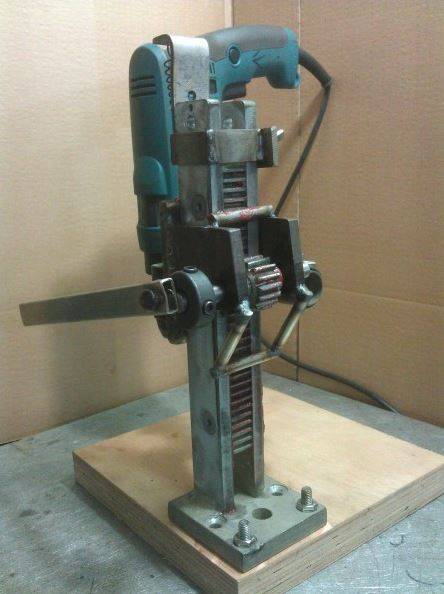

Стойка для дрели, своими руками изготовить которую совсем несложно, позволяет использовать этот ручной инструмент для выполнения различных технологических операций. Функциональность, которой обладает такой станок из дрели, ограничивается только мощностью ручного инструмента, используемого для его оснащения.

Схема одного из вариантов устройства сверлильной стойки

Если самодельная стойка для дрели изготавливается лишь для того, чтобы с ее помощью выполнять только операции сверления, то элементы ее конструкции можно сделать из деревянных брусков. Если же вас интересует мобильная сверлильная стойка, отличающаяся высокой универсальностью, то для ее изготовления необходимо использовать конструктивные элементы из стали. Такие стойки для дрели состоят из следующих конструктивных частей:

По чертежам, размещенным ниже, можно собрать стойку вот такого плана

Чертежи деталей стойки (нажмите для увеличения)

Самодельная стойка для дрели — это легкое в монтаже устройство, а оснащение его дополнительными узлами позволяет превратить такой держатель для дрели в универсальное оборудование, с помощью которого можно выполнять различные технологические операции. Прежде чем начинать делать подобный держатель для дрели своими руками, необходимо разобраться в его конструктивных особенностях.

Преимущества и недостатки

Независимо от марки и ценовой категории, все стойки предназначены для упрощения процесса сверления, поэтому к их основным достоинствам относятся некоторые конкретные характеристики.

Нередко даже дорогостоящие устройства не отвечают предъявляемым требованиям. Это относится как к качеству используемых материалов, так и к сборке

Многие пользователи в своих отзывах обращают внимание на отсутствие универсальных приспособлений для фиксации, которые позволяли бы использовать различные марки сверлильного инструмента. Однако унификация подобных элементов на практике невозможна

Подготовка к работе

Прежде чем приступить к работе, нужно продумать последовательность всех технологических операций при изготовлении самодельного станка, спланировать технологию изготовления, определиться с будущими материалами и инструментом, который понадобится в процессе работы.

Инструмент

Для изготовления станка из дрели или шуруповерта потребуется следующий инструмент:

Материал и комплектующие

Для изготовления станка своими руками потребуется следующие материалы и комплектующие:

Основные конструктивные элементы

Конструкция сверлильного станка из шуруповерта состоит из следующих основных элементов:

Стойка оборудования

Стойку, где будут расположены направляющие для дрели, можно также сделать из металлической или деревянной плиты. Кроме направляющих для перемещения дрели в вертикальной плоскости, на стойке смонтирован зажим, при помощи которого инструмент на ней фиксируется. Порядок сборки стойки можно посмотреть на обучающем видео, при этом необходимо придерживаться следующей последовательности действий:

Для стойки можно подобрать подходящие профильные трубы

Подбирая направляющие для своего самодельного станка, следует обращать внимание на то, чтобы в них не было поперечного люфта. Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка

Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах

Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка. Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах.

С закреплением дрели при помощи хомутов. Используемые в данной конструктивной схеме хомуты продеваются в отверстия, предварительно просверленные в каретке. Зажим дрели и ее надежная фиксация на каретке обеспечивается за счет затяжки хомутов.

Стойка из стальных труб

Для крепления дрели используется специальная колодка. Такая колодка представляет собой кронштейн, где закрепляется дрель. Изготавливается кронштейн из деревянной плиты, которая крепится к каретке под углом 90 градусов, для чего используются металлические уголки. Для фиксации дрели в колодке высверливается отверстие, диаметр которого на 0,5 мм меньше диаметра самого инструмента, и делается прорезь, позволяющая вставить инструмент в посадочное отверстие.

Отверстие в колодке на станок, предназначенное для установки дрели, выполняется по следующему алгоритму:

Деревянная стойка с кареткой на мебельных направляющих

Источник

Самодельный держатель для дрели

Для изготовления понадобятся материалы:

Процесс изготовления следующий: от уголка отрезается два одинаковых куска, на одном из них на половину срезается полка, в полке нужно просверлить пару отверстий.

В отверстия вставляются болты и привариваются шляпкой к уголку.
Затем совместив уголки привариваются между собой, в нижнем уголке сверлятся отверстия под саморезы.
Для жёсткости, к конструкции приваривается кусок квадрата, в конце которого нужно просверлить отверстие под саморез.

Вот так выглядит конструкция в готовом виде.

Приспособление крепится к столу саморезами.

Дрель ставим между шпилек.

Дрель прижимаем пластиной и закручиваем гайками.

Гайки крепко затягиваем.

Вот такой простой самодельный держатель для дрели можно сделать своими руками.

Источник

Стойка для дрели своими руками: 3 варианта конструкции

Рассказываем, как в домашних условиях самостоятельно изготовить бюджетную сверлильную стойку для дрели. Предлагаем 3 разных варианта.

Это приспособление пригодится домашним мастерам, которые не могут позволить себе приобрести сверлильный станок.

В то же время в некоторых случаях стойка выигрывает за счет своей компактности и мобильности.

Если сделать стойку небольших размеров, которая не требует установки на рабочем столе, то ее можно будет без проблем транспортировать на машине (брать с собой на выездные работы).

В отличие от того же сверлильного станка, она позволит сверлить отверстия как в вертикальной, так и горизонтальной плоскости (например, если нужно просверлить отверстие в стене).

Чтобы сделать стойку для дрели своими руками, будем использовать недорогие и доступные материалы. Причем стойку можно использовать не только для дрели, но и для шуруповерта.

Назначение самодельной стойки такое же, как и у сверлильного станка — вертикальное сверление отверстий под углом 90 градусов относительно заготовки.

При помощи электродрели или шуруповерта не всегда получается просверлить идеально ровные отверстия. Самодельная стойка (даже самой простейшей конструкции) позволяет легко решить эту проблему.

Конечно, стойку для электродрели можно купить в строительном магазине или заказать через интернет. Но если ваша цель — сэкономить деньги, выгоднее будет изготовить ее своими руками.

Как сделать простую сверлильную стойку для электродрели

Первый вариант самодельной конструкции, несмотря на свою простоту, сочетает в себе сразу несколько плюсов: низкая себестоимость и функциональность.

Данная стойка больше напоминает настольный мини сверлильный станок.

Затраты на реализацию этой задумки минимальные. В любом случае такая самоделка обойдется дешевле покупки самой примитивной заводской модели.

Идея изготовления стойки под дрель своими руками принадлежит автору YouTube канала MakeTools. Основной материал для изготовления конструкции — профильная труба с толщиной стенки 1,5 мм.

Размер станины сверлильной стойки — 300х300 мм (однако можно сделать основание больше, если в этом есть такая необходимость).

Высота вертикальной стойки — 500 мм (опять же, можно изменить в большую или меньшую сторону, если надо).

Подвижная Т-образная часть, к которой крепится электродрель, состоит из двух деталей: вертикальной (длина — 150 мм) и горизонтальной (длина — 100 мм).

Дополнительно используются крепежные элементы в виде болтов и гаек разного размера: М10 — для соединения деталей, М8 — для крепления дверной пружины (возвратного механизма).

Приступаем к изготовлению стойки для дрели своими руками.

Первым делом необходимо будет изготовить станину (основание). Отрезаем четыре куска профтрубы с краями под углом 45 градусов, и свариваем их вместе.

После этого отрезаем еще четыре заготовки, и привариваем их внутри получившейся рамки.

Далее необходимо будет сделать регулируемые ножки. Для этого сверлим в станине четыре отверстия по краям, и привариваем гайки. В них вкручиваем болты (они и будут выполнять роль ножек).

На следующем этапе изготавливаем подвижную Т-образную часть. Торцевое отверстие в коротком отрезке (держателе для дрели) надо будет заглушить. Из листового металла отрезаем кусок квадратной пластины подходящего размера, вставляем в профильную трубу, и обвариваем.

После этого необходимо изготовить хомут для крепления дрели. Его можно сделать из куска металлической круглой трубы. Разрезаем, подгоняем его по размеру, и затем привариваем две гайки.

Отрезаем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к станине. Надеваем на нее подвижную часть. К держателю привариваем хомут.

Теперь нужно будет изготовить приводной рычаг, который будет опускать подвижную часть вместе с дрелью.

Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. Привариваем к рычагу удлиненную гайку, а к подвижной части надо будет приварить болт.

Далее необходимо изготовить еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем удлиненную гайку, с другой — болт. К длинному рычагу привариваем вторую удлиненную гайку.

Изготавливаем еще одну деталь. К шляпке болта привариваем удлиненную гайку, как показано на фото ниже.

В станине стойки сверлим отверстие, вставляем и фиксируем деталь. Крепим к ней короткий рычаг. А к нему уже крепим приводной рычаг.

На последнем этапе останется только установить дверную пружину, которая после сверления заготовки будет возвращать в исходное положение механизм для перемещения дрели. Фиксируется пружина при помощи двух удлиненных гаек и болтов.

Нижняя гайка приваривается к подвижной части, верхняя — крепится с помощью болтового соединения.

Для этого в стойке надо просверлить отверстие, в которое вставляется болт (изнутри профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.

При помощи этого простого приспособления вы сможете просверлить вертикальные отверстия в заготовках из дерева, фанеры или металла, и не переживать, что что-то получится криво.

Пошаговый процесс изготовления основных деталей конструкции и сборки сверлильной стойки рекомендуем посмотреть в авторском видеоролике.

Вертикальная стойка для шуруповерта своими руками

Теперь давайте рассмотрим второй вариант самодельной стойки. В целом, конструкция очень простая, но самое главное — рабочая. Идея принадлежит автору YouTube канала Gökmen ALTUNTAŞ.

В данном случае она довольно компактная, поскольку рассчитана на использование в паре с шуруповертом.

Однако можно приспособить ее и для электродрели, немного увеличив в размерах. И получится тогда самодельная стойка для дрели.

Преимущество данной конструкции заключается в том, что для ее изготовления потребуется небольшое количество материалов. Многие детали даже покупать не придется — можно найти их в гараже.

Подставку сверлильной стойки изготовим из фанеры толщиной 20 мм. Можно также взять кусок доски.

Первым делом отпиливаем от фанеры заготовку нужного размера. Затем размечаем и сверлим в ней два отверстия. Используя эпоксидный клей, вклеиваем направляющие.

Острые углы основания закругляем на шлифовальном станке. Изготавливаем из дерева или фанеры подвижную площадку.

В подвижной части сверлим отверстия диаметром 19 мм под подшипники. Наружную часть подшипников смазываем эпоксидным клеем и вставляем подшипники в отверстия.

В подвижной части сверлим посадочные места диаметром 29 мм под круглые подшипники.

Надеваем на трубку первый подшипник и запрессовываем его снизу площадки. Потом надеваем на трубу второй подшипник, и также запрессовываем его в посадочное место. Для надежности используем эпоксидный клей.

На направляющие надеваем пружины и шайбы. Потом устанавливаем подвижную площадку со сверлильным патроном.

На верхнюю часть направляющих необходимо будет напрессовать деревянные «заглушки» — для ограничения хода.

Хвостовик сверлильного патрона зажимаем в патроне шуруповерта, после чего при помощи коронки подходящего диаметра сверлим в основании отверстие.

На этом процесс изготовления самоделки можно считать завершенным. Потом останется только все покрасить или покрыть минеральным маслом. Из всех стоек данный вариант — самый простой и бюджетный.

Подробно о том, как сделать это приспособление, можно посмотреть в авторском видеоролике.

Направляющая для дрели своими руками

Предлагаем вашему вниманию третий бюджетный вариант самодельного устройства. Конструкция тоже довольно проста в изготовлении, но изготовлена из металла. Эта идея принадлежит автору YouTube канала Be Creative.

Материалы, которые потребуются для изготовления и сборки сверлильной стойки:

В первую очередь необходимо изготовить подвижную часть стойки, к которой будет крепиться электродрель. В прошлом варианте она была деревянной, в этом — из профтрубы.

Отрезаем кусок квадратного профиля, и вырезаем на концах седловины. Потом к нему привариваем две втулки.

Посередине нужно приварить хомут для крепления электродрели. Изготовить его можно из куска круглой трубы, двух гаек и болта.

Далее отрезаем три куска стальной полосы, и свариваем из них основание стойки (опорную площадку).

Привариваем к основанию направляющие из гладкой арматуры. Надеваем на них пружины.

Фиксируем дрель с помощью хомута, и потом надеваем подвижную часть на направляющие.

Самодельная стойка для дрели готова. Да, она выглядит очень примитивно и хлипко, но зато изготовить ее можно очень быстро из обрезков металла.

Подробный процесс изготовления и сборки этой конструкции можно посмотреть на видео ниже.

Плюсы и минусы самодельных стоек

Самый главный и жирный плюс — экономия денег. В большинстве случаев изготовить сверлильную стойку (направляющую) для шуруповерта или дрели можно из подручных материалов.

Даже если каких-то комплектующих в гараже нет, их можно за копейки приобрести на металлоприемке (например, если надумаете делать направляющие для подвижной части из амортизаторов).

Для изготовления штатива (вертикальной стойки) обычно используется профильная труба — она у многих есть в наличии, да и купить ее не проблема.

Еще одно преимущество самодельной стойки в том, что конструкцию можно подогнать под себя — сделать нужного размера (например, если вы будете перевозить ее в машине).

При этом не нужно лазить по всему интернету, чтобы найти подходящие чертежи — стойку вы может сделать и без них.

Из минусов можно отметить только то, что самодельная сверлильная стойка не предназначена для выполнения высокоточных операция. И, конечно же, она во многом уступает сверлильному станку.

Как выбрать материал

Это зависит от того, какую цель вы преследуете. Если вам нужна стойка для разовых работ, смело используйте все, что найдете под рукой — обрезки металла, деревяшки, фанеру и т.д.

Если же вы хотите сделать настольный вариант сверлильного станка, то к выбору материалов нужно подойти ответственно.

Придется потратиться на покупку профтрубы и других комплектующих: в частности, потребуется приобрести хорошие направляющие и подшипники.
